Name: Tornio CNC verticale di media portata VTC800 di alta qualità da 800 mm, utensili da 220 V
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

Particolare rapida

● Diametro massimo di tornitura: 500/630/800 mm

● Diametro massimo di oscillazione: 630/700/900 mm

● Dimensioni mandrino: 10〃/15〃/12〃/18〃//21〃

● Velocità del mandrino: 50-2000/10-1000/100-1000 giri/min

● Corsa trasversale del portautensili (X): 400/630 mm

● Corsa verticale del portautensili (Z): 600/700 mm

Video

Parametro	Unità	VTC500	VTC630	VTC800
Diametro massimo di tornitura	mm	500	630	800
Diametro massimo di oscillazione	mm	630	700	900
Dimensione del mandrino	〃	45945	12/15/18	15/18/21
Velocità del mandrino	rpm	50-2000	10-1000	100-1000
Corsa trasversale del portautensili (X)	mm	400	630	630
Corsa verticale del portautensili (Z)	mm	600	600	700
Velocità di avanzamento dell'asse X/Z	mm / min	0.1-1000	0.1-1000	0.1-1000
Velocità di avanzamento rapido asse X/Z	m / min	46007	45945	45753
Tipo di portautensili	-	H8	Tipo Gang/V4	Tipo Gang/V4
Dimensioni della sezione utensile	mm	32x32	32x32	32x32
Precisione di posizionamento dell'asse X/Z	mm	0.006	0.01	0.02
Precisione di riposizionamento dell'asse X/Z	mm	0.008	0.008	0.012
Potenza motore principale	kw	18.5/22	15/18.5	18.5/22
Potenza del motore di avanzamento dell'asse X	kw	2	2.3	2.3
Potenza del motore di avanzamento dell'asse Z	kw	3	2.3 (freno)	2.3 (freno)
Coppia del motore di avanzamento dell'asse X/Z	NM	10	15	15
peso macchina	kg	5000	5500	6000

Descrizione

Caratteristiche principali

● La struttura della guida verticale a colonna singola, la colonna verticale, la base e il sedile scorrevole sono tutti realizzati in ghisa grigia di alta qualità.

● Sia la colonna che la guida di scorrimento sono temprate ad alta frequenza e la superficie mobile della guida è plastificata per garantire un utilizzo a lungo termine, stabilità e mantenimento della precisione.

● Il mandrino della macchina adotta un servomotore ad alta coppia, adatto per tagli intensi; è adatto anche per la semifinitura e la finitura di pezzi. Il mandrino adotta cuscinetti NSK importati con elevata precisione di rotazione, bassa generazione di calore e bassa rumorosità.

● L'avanzamento degli assi X/Z è alimentato automaticamente dal servomotore. L'asse Z è bilanciato con azoto, la struttura è semplice e affidabile e il tasso di guasto è basso.

● L'asse X/Z adotta viti a sfere di precisione e cuscinetti speciali a vite importati per soddisfare i requisiti di taglio ad alta precisione e alta rigidità.

● Il cuscinetto del mandrino della macchina è lubrificato con olio fluido e la guida è lubrificata da una pompa elettrica per olio lubrificante.

● Il supporto per macchina utensile adotta il supporto per utensili elettrico o la piastra portautensili di tipo multiplo, con elevata precisione ed efficienza.

● Utensili speciali, mandrino idraulico, pompa di raffreddamento, trasportatore di trucioli e dispositivo di lavaggio trucioli possono essere configurati in base alle esigenze dell'utente.

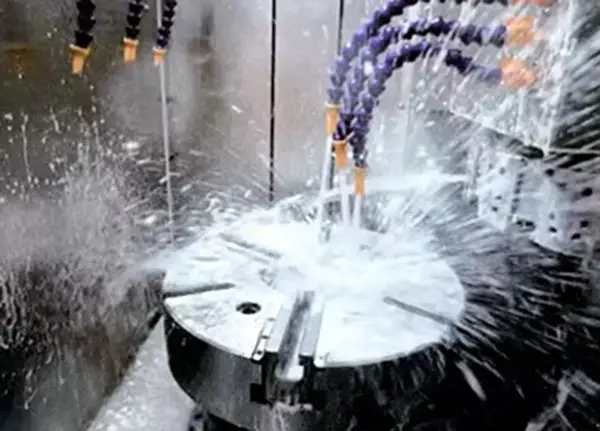

VTC800 1

VTC800 6

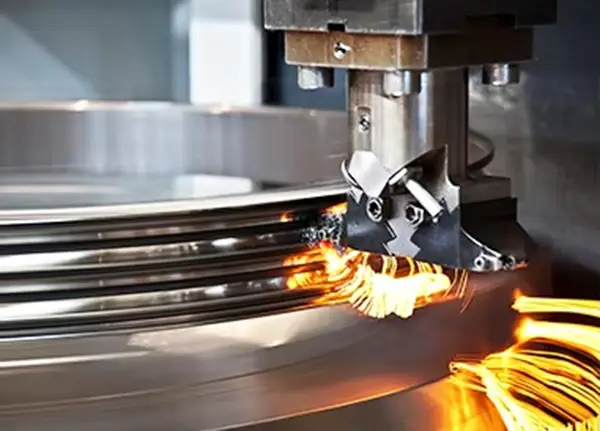

VTC800 5

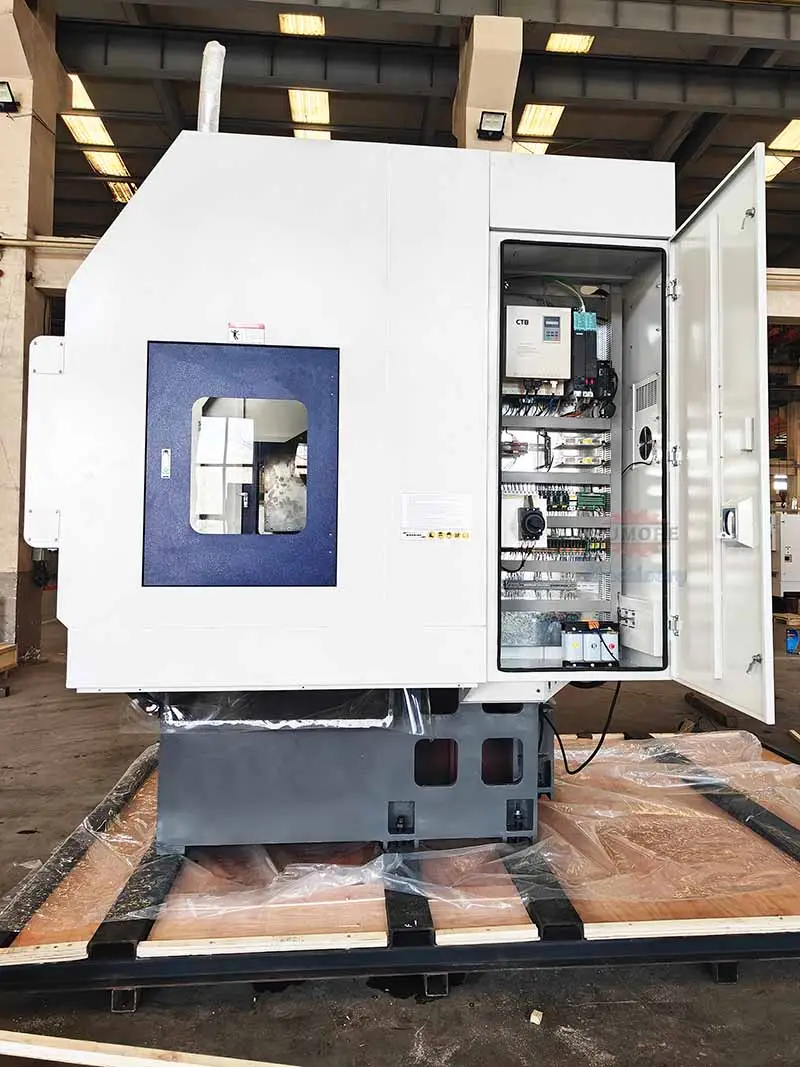

VTC800 3

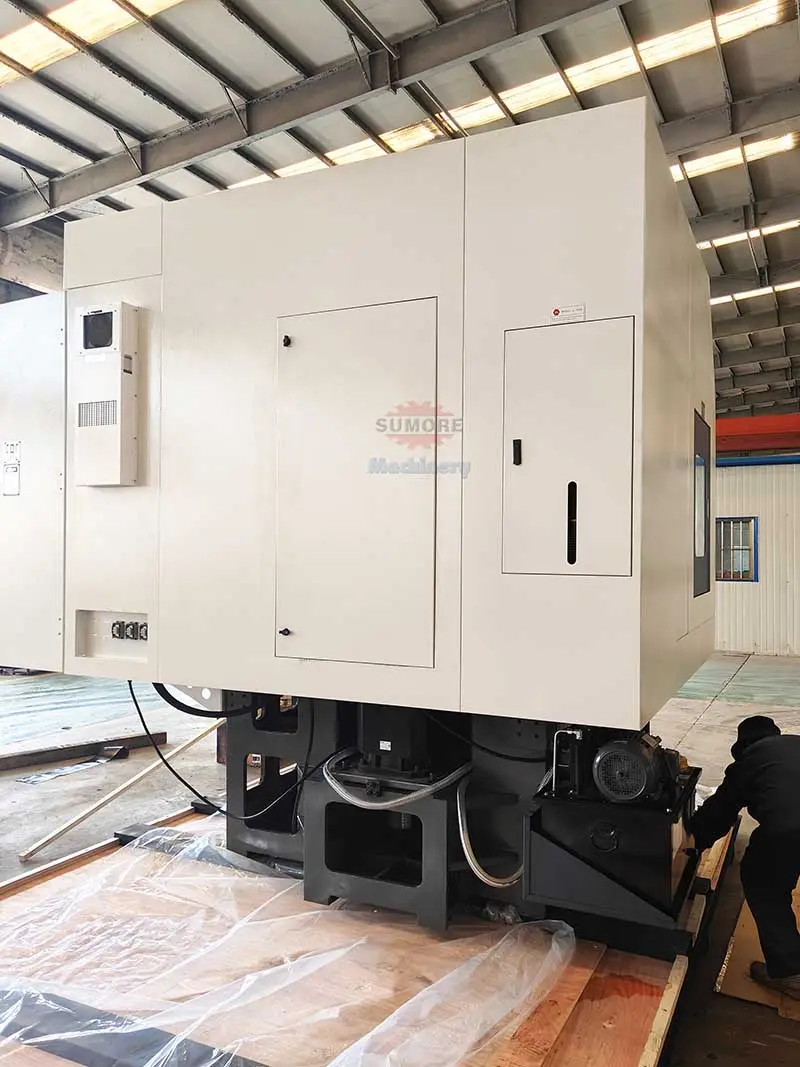

VTC800 4

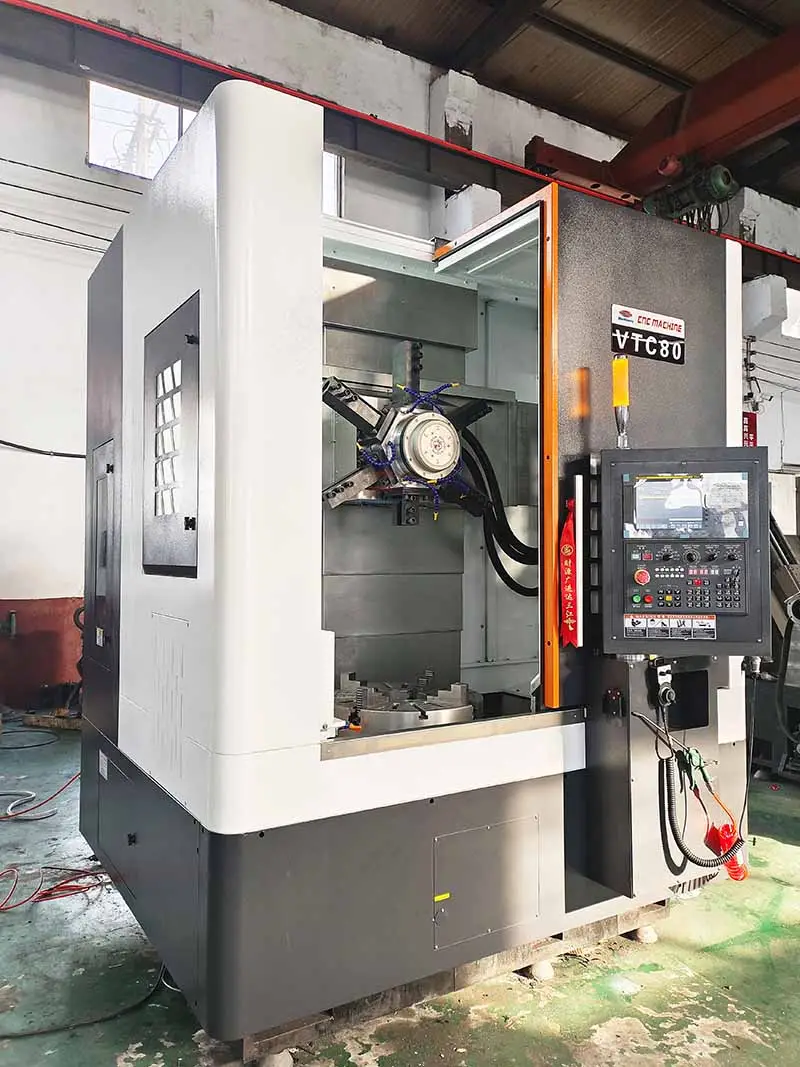

VTC800 7

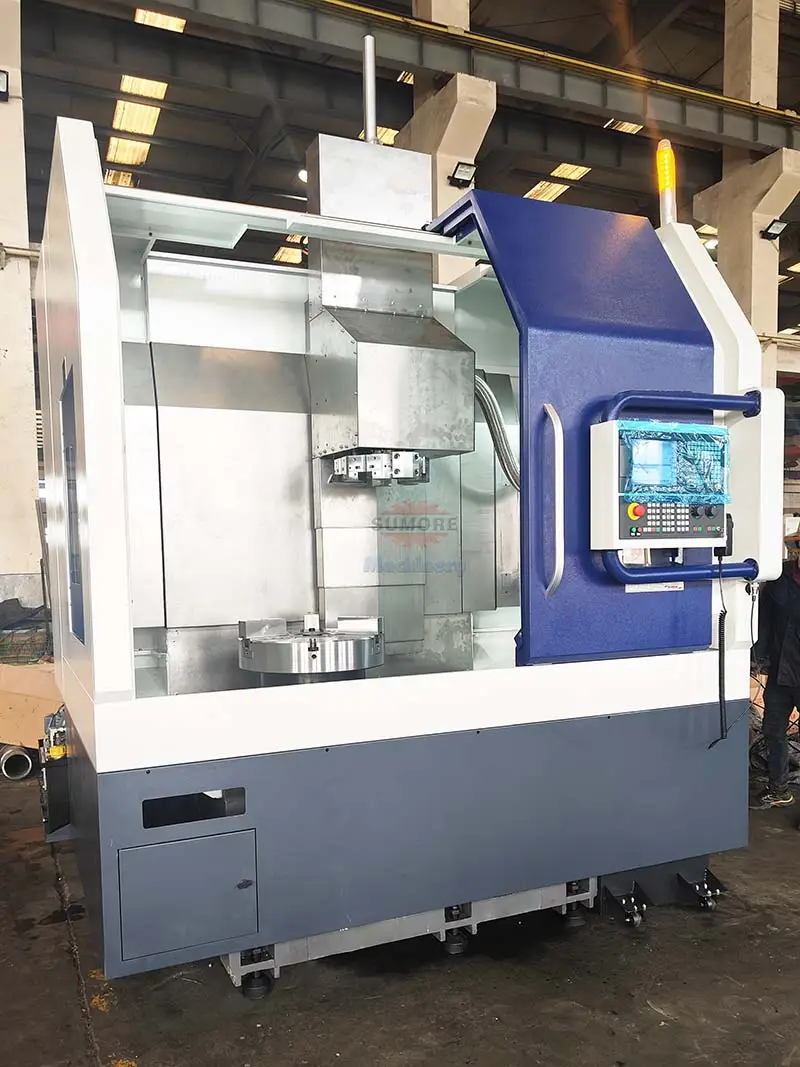

VTC800 2

Applicazioni

Il tornio verticale CNC della serie VTC è una macchina CNC automatica per la lavorazione di superfici cilindriche interne ed esterne, superfici coniche, superfici terminali, scanalature e smussi dei pezzi. La macchina è particolarmente adatta alla lavorazione di pezzi di tipo piatto come mozzi freno per veicoli, tamburi ruota, piastre frizione, carter volano, ecc.
