Name: Centro di lavoro CNC a 5 assi FMC1160, macchina utensile per fresatura di metalli CNC con certificazione CE
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.9 (19 reviews)

Particolare rapida

● Dimensioni del tavolo da lavoro: 1200x600mm

● Carico massimo del banco da lavoro: 800 kg

● Corsa coordinate X/Y/Z: 1100/600/600 mm

● Capacità/tipo di magazzino utensili: 24 bracci portacoltelli

Descrizione

Le caratteristiche principali

● Il centro di lavorazione a cinque assi FMC1160 è adatto principalmente per la lavorazione di precisione di parti complesse, come carter motore, blisk, rotori di turbine, alberi complessi, manicotti a disco e parti di scatole complesse.

● Il centro di lavorazione verticale a cinque assi FMC1160 ha uno spazio di lavoro più ampio, interferenze più piccole, maggiore rigidità di taglio, velocità più elevata
e precisione.

● Rispetto ai modelli tradizionali, ha una maggiore velocità di rimozione del materiale.

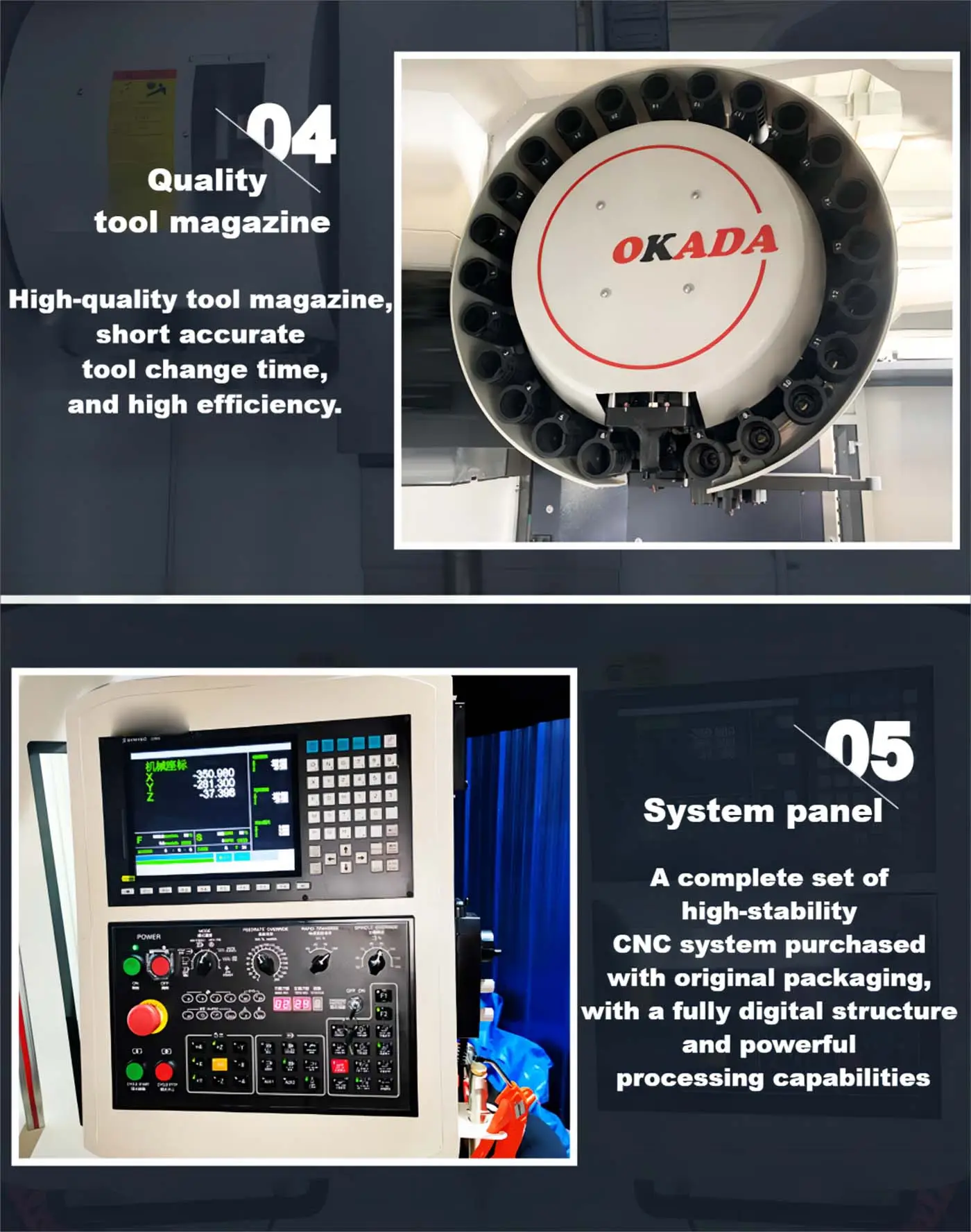

FMC1160 4 FMC1160 5

Applicazioni

FMC1160 è ampiamente utilizzato nella lavorazione di componenti nell'industria automobilistica, nei macchinari di precisione, nell'industria aerospaziale, nella tecnologia energetica, nella produzione di stampi, nell'industria mineraria, nell'ingegneria degli strumenti e in altri settori.

Specifiche

Modello	FMC1160 5 assi
Specifiche della tabella (lunghezza × larghezza)	1200 × 600mm
Il carico massimo del banco da lavoro	800 kg
Corsa delle coordinate X/Y/Z	1100 / 600 / 600mm
Distanza dalla linea centrale del mandrino alla parte anteriore della colonna	672mm
Distanza dalla superficie terminale del mandrino al piano del tavolo	120-720mm
Velocità di taglio X, Y, Z	0~10000 mm/min
Velocità di avanzamento rapido X, Y, Z	36/36/36 mm/min
Velocità massima del mandrino	Cinghia 8000/10000r/min Opzionale 12000 (collegamento diretto)
Cono del mandrino	N. 40 (7:24)
Capacità/tipo di magazzino utensili	24 braccia di coltello
Tipo di gambo/codolo di trazione	BT40-45°
peso dell'utensile	8 kg
diametro dell'utensile	Tipo di braccio: φ78/φ125mm (vuoto adiacente)
lunghezza dell'utensile	300mm
Tempo di cambio utensile (da utensile a utensile)	Stile del braccio del coltello 2.5 secondi S
Tabella con scanalatura a T (numero di scanalature x larghezza della scanalatura x passo della scanalatura)	5 × 18 mm × 100 mm
Diametro della tavola rotante dell'asse CA	210
Angolo di inclinazione dell'asse A;	± 110 °
Angolo di rotazione dell'asse C	360°
Peso massimo del carico del giradischi A/C	40/20 (orizzontale/verticale)
Scanalature a T (numero-dimensione-passo)	3-18-125
Modalità autobloccante A/C	pneumatico
Precisione di posizionamento mm (standard nazionale)	X/Y/Z: 0.01/0.01/0.01
Motore direzionale X/Y/Z	3

Tavolo di configurazione standard a 5 assi FMC1160
24 magazzini utensili robotizzati	Dispositivo di soffiaggio del foro conico del mandrino
Trasportatore di trucioli a catena (opzionale)	Maschiatura rigida
Protezione integrale	Sistema di raffreddamento del pezzo con spruzzo ad anello
Sistema di lubrificazione automatica	Interfaccia RS-232 e funzione DNC
Strumenti	Pistola ad aria compressa portatile per soffiaggio trucioli
Lampada da lavoro	Separatore olio-acqua semplice
Spia luminosa	Bulloni e piastre di ancoraggio
Scambiatore di calore della scatola elettrica	Dati tecnici casuali
Soffiaggio laterale del mandrino	Giradischi a culla a cinque assi - Taiwan Okada
