Produttore SP8136 Fresatrice verticale CNC ad alta velocità BT40

● Potenza motore principale: 5.5 kW

● Velocità di rotazione massima del mandrino: 200-8000 giri/min

● Attacco mandrino: BT40

● Dimensioni del tavolo da lavoro: 1250×360 mm

● Carico massimo del tavolo da lavoro: 400 kg

1. Introduzione di SP8136

Grazie al corpo fresato CNC, questa macchina vanta un'elevata capacità di carico, tre guide di tempra, un'ampia rotaia di guida e un'ampia campata, oltre a una struttura compatta e ragionevole e dimensioni complessive.

I mandrini sono azionati da un motore a conversione di frequenza tramite cinghia di distribuzione.

2. Principali caratteristiche strutturali

❶ Base, colonna, tavolo di lavoro, slitta centrale, slitta di sollevamento e così via: tutti i componenti principali sono fusi e formati con materiali ad alta resistenza e smaltiti mediante trattamento di stagionatura artificiale per garantire la stabilità a lungo termine della macchina utensile e fornire garanzia di prestazioni stabili della macchina utensile.

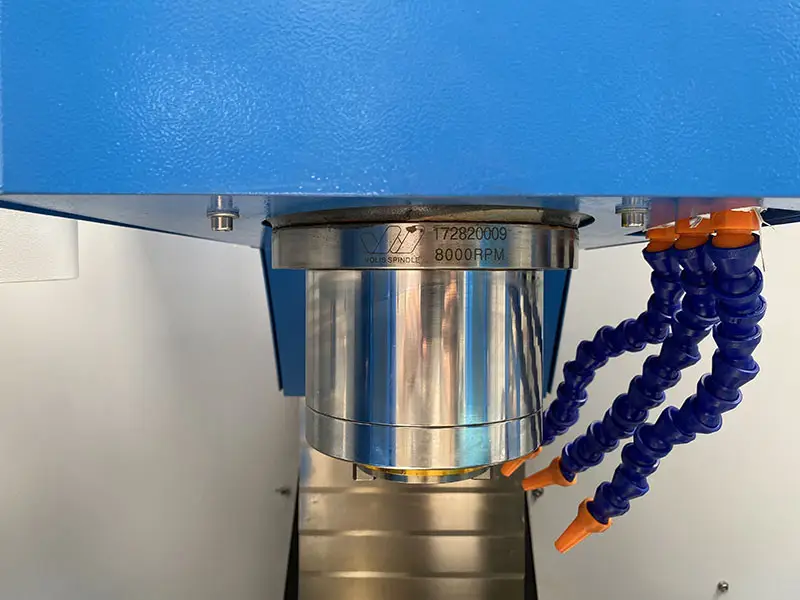

❷ Questa macchina adotta unità mandrino ad alta velocità, alta precisione e alta rigidità, suggerendo una forte capacità di trasporto con velocità di rotazione massima fino a 8000 giri/min;

❸ I tre assi X, Y e Z adottano viti a sfere ad alta precisione e resistenza e servomotori per garantire la precisione di posizionamento delle macchine utensili.

❹ La guida e la vite a sfere adottano dispositivi di protezione per garantire la pulizia della vite a sfere e delle rotaie, nonché la precisione della trasmissione e del funzionamento della macchina.

❺ L'asse Z aggiunge dispositivi di bilanciamento del peso del gruppo per garantire un movimento del mandrino stabile e fluido.

❻ I dispositivi di lubrificazione azionati elettricamente potrebbero avere una lubrificazione forzata su viti di comando longitudinali, orizzontali e verticali e guide per ridurre l'abrasione e garantire un funzionamento ad alta efficienza della macchina; nel frattempo, il sistema di raffreddamento potrebbe modificare la quantità di flusso regolando l'ugello di spruzzatura per soddisfare diverse esigenze di lavorazione.

❼ Il sistema operativo della macchina potrebbe essere sospeso nella parte superiore destra della macchina tramite un braccio di sospensione; questa macchina è conforme ai principi dell'ingegneria umana; la scatola del mandrino potrebbe ruotare di un certo angolo, il che è molto più comodo e affidabile.

La macchina è dotata di molteplici funzioni di fresatura, foratura, alesatura, ecc., che possono realizzare lavorazioni di componenti complessi e di alta precisione su piastre, schede, gusci, stampi e ecc., è principalmente applicata alla lavorazione di componenti di alta precisione, può elaborare piani e pendenze, scanalature, fori e ecc. di componenti di piccole e medie dimensioni.
